Réajuster la géométrie d'un Téléviseur CRT

L'horrible bande noire et les bords concaves



Très content du très bon équilibre du rendu de l'image de ma Tv CRT, j'avais cependant des petites choses qui me titillaient. La géométrie de l'image, configurée d'usine, est approximative. Une horrible bande noire sur la droite et les lignes verticales sont sensiblement concaves.

En ouvrant cet écran, je me suis aperçu qu'un bon dépoussiérage sur les composants et radiateurs s'impose ! Rien qu'avec ça, il est possible de corriger quelques soucis d'image au niveau parasitage et autres sifflements ! Avec une meilleure dissipation thermique, les composants reprennent une valeur plus proche de la théorie.


Je cible les résistances variables afin de modifier leur valeur et donc d'agir directement sur l'image.



Les trois résistances variables pour le trapèze, la largeur de l'image, les bords convexes et concaves

En travaillant avec un miroir face à moi, je peux régler précisément ce que j'attends de ma nouvelle configuration. Je constate par ailleurs que ma Tv est malheureusement mal centrée horizontalement et je n'ai aucun moyen de modifier ça. Il va donc falloir que je rogne un peu sur la gauche de l'image pour bénéficier d'un beau fullscreen. Je règle avec mon tournevis et je trouve le meilleur compromis entre les différents réglages de la géométrie (trapèze, étirement, bordures).

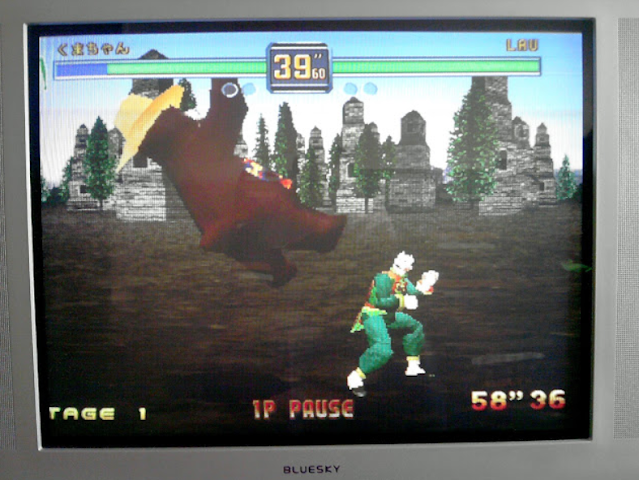

En bas à gauche, le mot STAGE légèrement rongé

Je pense laisser les nouvelles valeurs  mais je préfère vérifier avec un jeu de baston pour vérifier que la barre de vie du joueur de gauche ne soit pas amputé. Résultat parfait, même si une partie du mot STAGE est rongée.

C'est bon, je remonte tout ça et c'est reparti pour plusieurs années de jeux rétros

Le résultat final est plutôt convaincant
